Produktbeschreibung

Produkteigenschaften

Marke: Joba

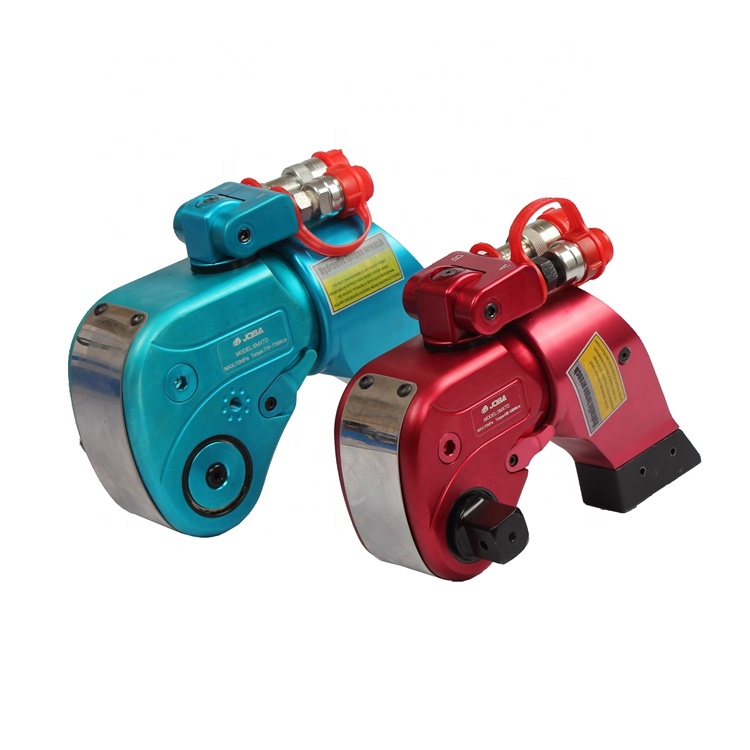

Product Name: Drive hydraulic torque wrench for heat exchanger

Brand Name: JOBA

Model Number: 1MXTD

Anwendung: Various Areas

Business Scope: Hydraulic Tools

Type: Hydraulic Torque Wrench

Verwendung: Constrution

Package: wooden box

Color: Customized Color Acceptable

MOQ: 1 Set

Verpackung & Lieferung

Verkaufseinheiten	:	set
Pakettyp	:	Standard -Export -Holzkoffer für Antriebshydraulikdrehmomentschlüssel für Wärmetauscher
Bildbeispiel	:

The file is encrypted. Please fill in the following information to continue accessing it

Antrieb hydraulischer Drehmomentschlüssel für Wärmetauscher1



Produktbeschreibung

Ein hydraulischer Drehmomentschlüssel wird verwendet, um beim Montieren oder Zerlegen von Wärmetauschern ein präzises Drehmoment auf Bolzen aufzutragen, die in vielen industriellen Prozessen wesentliche Komponenten sind. Hier ist ein allgemeiner Leitfaden zur Verwendung eines hydraulischen Drehmomentschlüssels zu diesem Zweck:

### Werkzeuge und Geräte benötigt:

1. ** Hydraulischer Drehmomentschlüssel **: Dieses Werkzeug wendet das Drehmoment der Schrauben mit Hydraulikdruck an.

2. ** Hydraulikpumpe **: Liefert den Hydraulikdruck, der für den Betrieb des Schraubenschlüssels erforderlich ist.

3. ** Schnellkonnektarmaturen **: Zum Anschließen der hydraulischen Pumpe mit dem Schraubenschlüssel.

4. ** Drehmomentkalibrierungskit **: Stellen Sie sicher, dass der Schraubenschlüssel für die erforderlichen spezifischen Drehmomentwerte koribriert wird.

5. ** Sicherheitsausrüstung **: Handschuhe, Sicherheitsbrillen usw. zum Schutz des Bedieners.

### Vorbereitungsschritte:

1. ** Wählen Sie die rechte Größe **: Wählen Sie einen Schraubenschlüssel, der zur Bolzengröße Ihres Wärmetauschers passt.

2. ** Kalibrieren Sie den Schraubenschlüssel **: Verwenden Sie das Kalibrierungskit, um sicherzustellen, dass der Schraubenschlüssel das richtige Drehmoment anwendet, das in den Richtlinien des Herstellers angegeben ist.

3. ** Überprüfen Sie den Wärmetauscher **: Stellen Sie sicher, dass alle Komponenten sauber und frei von Trümmern sind. Überprüfen Sie nach Schäden oder Verschleiß, die sich auf die Baugruppe auswirken können.

### Montageprozess:

1. ** Bereiten Sie das Hydrauliksystem vor **::

- Schließen Sie die Hydraulikpumpe mit der schnellen Konnekt-Anpassung am Schraubenschlüssel an.

- Schalten Sie die Pumpe ein, um Druck aufzubauen.

2. ** Befestigen Sie den Schraubenschlüssel am Bolzen **:

- Richten Sie den Schraubenschlüssel auf den Bolzenkopf aus.

- Sicherstellen Sie den Schraubenschlüssel und stellen Sie sicher, dass er dicht, aber nicht übermäßig ist, da dies den Bolzen oder den Schraubenschlüssel beschädigen könnte.

3. ** Drehmoment auftragen **:

- Erhöhen Sie allmählich den Hydraulikdruck, bis der Schraubenschlüssel klickt oder angibt, dass das gewünschte Drehmoment erreicht wurde.

- Der Schraubenschlüssel sollte einen visuellen Indikator (wie eine Farbänderung) oder ein hörbares Klick haben, wenn das Zieldrehmoment erreicht ist.

4. ** Wiederholen Sie dies für alle Schrauben **:

- Befolgen Sie den gleichen Vorgang für jeden Bolzen am Wärmetauscher und stellen Sie durchgehend ein konsequentes Drehmoment sicher.

5. ** Endinspektion **:

- Nachdem alle Schrauben festgezogen wurden, inspizieren Sie den Wärmetauscher visuell auf Anzeichen von Fehlausrichtung oder Beschädigung.

- Überprüfen Sie die Drehmomentwerte mit den Spezifikationen des Herstellers, um sicherzustellen, dass alles innerhalb akzeptabler Grenzen liegt.

### Sicherheitsvorkehrungen:

- Tragen Sie immer geeignete persönliche Schutzausrüstung.

- Überschreiten Sie niemals die maximale Drehmomentbewertung des Schraubenschlüssels oder der Schrauben.

- Halten Sie das Hydrauliksystem sauber und kontaminationsfrei, um Lecks oder Beschädigungen zu vermeiden.

### Wartung und Lagerung:

- Reinigen Sie nach dem Gebrauch den Schraubenschlüssel und das Hydrauliksystem, um Rost und Korrosion zu vermeiden.

- Speichern Sie die Werkzeuge an einem trockenen Ort außerhalb von Staub und extremen Temperaturen.

Produktbeschreibung

Type	1MXTD	3MXTD	5MXTD	8MXTD	10MXTD	15MXTD	20MXTD	25MXTD
Torque range (Nm)	185 1852	436 4364	779 7789	1072 10715	1553 15528	2050 20501	2617 26171	3493 34928
Weight (Kg)	2.7	4.8	8.8	12	14.5	19	25	37.5
L1(mm)	138	168	207	226	250	281	304	331
L2(mm)	194	244	296	326	366	402	442	483
H1(mm)	50	70	80	90	100	112	120	138
H2(mm)	73	90	124	133	143	165	183	202
H3(mm)	96	125	152	170	186	208	226	250
H4(mm)	140	165	193	211	227	249	267	291
R1(mm)	26	34	40	46	50	56	60	66
R2(mm)	107	132	162	178	199	218	240	260
Square drive	3/4"	1"	1-1/2"	1-1/2"	1-1/2"	2"	2-1/2"	2-1/2"

Produktdetails

Charaktere
1. Hohe Körperverstärkung des Aluminium-Titan-Legierungskörpers.
2,700 bar Maximaler Arbeitsdruck, Wiederholung Genauigkeit ± 3%.
3,360 ° Multipositional-Schwenk-Schnellfreisetzungskupplungen.
4. Arbeiten mit den hohen Widerstandssockeln, geeignet für mehr Schraubengröße.
5,360 ° Einstellbarer Reaktionsarm mit Sicherheitsrundenmerkmal kann ohne Reaktionsarm verwendet werden.

So wählen Sie Hydraulikschlüssel
1. Der Hydraulikschlüssel vom Typ wird normalerweise ausgewählt
2. Limitierte Nutzung des Weltraums, die Wahl des hohlen hydraulischen Schraubenschlüssels
3. Trial Space ist besonders begrenzt, die Wahl des ultradünnen Hydraulikschlüssels
4.Wenn der Bolzen zu lang ist, wählen Sie die Bolzenstrecke
